PROBLEMY MATERIAŁOWE
Normy własności materiałowych taśm i blach do profilowania pozwalają producentom wsadu na dużą swobodę podczas ich produkcji. Rozbieżności granicy plastyczności materiałów sięgają nawet 200 MPa. Powoduje to, że podczas profilowanie tego samego gatunku materiału dostajemy w skrajnym przypadku zdeformowany kształtownik.
Firma data M stara się rozwiązywać problemy kompleksowo, dlatego oprócz tworzenia oprogramowania w branży profilowania kształtowników zimnogiętych (COPRA® RF i COPRA® FEA RF) zajmuje się również dostarczaniem urządzeń ułatwiających i częściowo rozwiązujących problemy branżowe. Jednym z takich urządzeń jest COPRA® FEA BendTester.

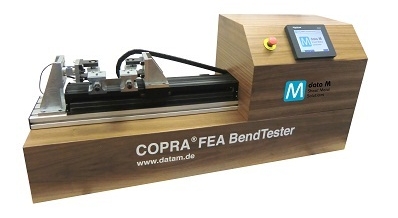

COPRA® FEA BendTester jest urządzeniem, które dostarcza informacji o parametrach krzywej umocnienia materiału używanego do profilowania.
Programy symulacyjne/analityczne wchodzące w skład pakietu COPRA® RF wymagają znajomości parametrów materiałowych (granica plastyczności, granica wytrzymałości i wydłużenie). Standardowy test na rozciąganie nie zapewnia uzyskania poprawnych danych w przypadku materiałów specjalizowanych (powlekanych poliestrami, foliowanych itp.). Ze względu na obciążenia jednoosiowe próbki, pomijane są właściwości materiału w kierunku jego grubości.
COPRA® FEA BendTester pozwala na uwzględnienie różnych własności materiałowych na przekroju poprzecznym badanej próbki. Działa on na zasadzie czystego zginania, czyli naprężenia w przekroju redukują się do momentu zginającego, co pozwala na określenie parametrów krzywej umocnienia.
Wyniki testów są automatycznie importowane do modułów symulacyjnych i obliczeniowych programu COPRA® FEA RF. Tak więc próba zginania umożliwia poprawną definicję krzywej umocnienia profilowanego materiału, z którego ma być wytwarzany dany kształtownik. BendTester sprawdza się zarówno w przypadku materiałów o niskiej wytrzymałości, jak również na stalach wysokowytrzymałych. Próbka to prostokąt o wymiarach 25x80 mm wycięty z analizowanego arkusza blachy.
Korzyści z Copra® FEA BendTester:
- Poprawny model materiału
- Oprogramowanie do łatwego określenia parametrów materiału
- W pełni zintegrowany z Copra® FEA RF
- Użyteczny dla prawie wszystkich materiałów
- Łatwe przygotowanie próbki i procedura badania
- Analiza porównawcza
Więcej informacji na data M Sheet Metal Solutions GmbH oraz u lokalnego dystrybutora Procad SA
